一、光伏匯流箱功能概述

太陽能光伏板借助太陽輻射將光能轉化為直流電能。然而，電網供電需求通常為交流電，因此需要光伏交流匯流箱將直流電能轉換為交流電能。

光伏交流匯流箱主要由直流輸入、DC/AC 逆變器、交流輸出和保護等部分構成。直流輸入部分負責連接光伏板的正負極，將產生的直流電能傳輸至交流匯流箱。DC/AC 逆變器作為核心組件，承擔著將直流電能轉換為交流電能的重任。在逆變過程中，逆變器不僅調整直流電能使其頻率與電壓等參數符合電網要求，還具備最大功率點跟蹤（MPPT）功能。這一功能可實時調節光伏板輸出電壓和電流，確保光伏板處于最佳工作狀態，進而提升整個光伏系統的發電效率。

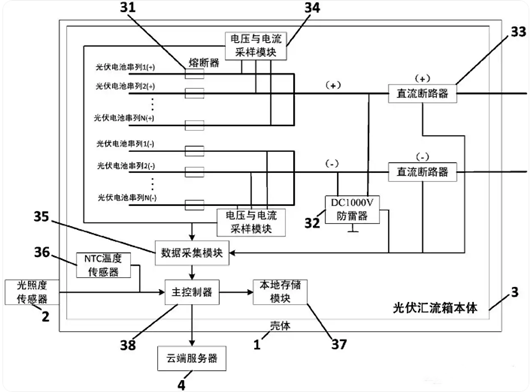

二、光伏匯流箱結構組成

光伏匯流箱的結構精密且多元，包含箱體、直流斷路器、直流熔斷器、防反二極管、數據采集模塊以及保護單元等部件，各部件功能獨特且協同工作。

直流斷路器 ：在電流超過預定值時自動斷開電路，為電路提供安全保護。

直流熔斷器 ：電流過大時因熱量過度而熔斷，防止電路受損。

防反二極管 ：防止電流反向流動，保障電路安全穩定運行。

數據采集模塊 ：實時監測匯流箱的運行數據，便于系統監控與故障診斷。

保護單元 ：對匯流箱及光伏系統提供全面的保護措施，提升系統可靠性。

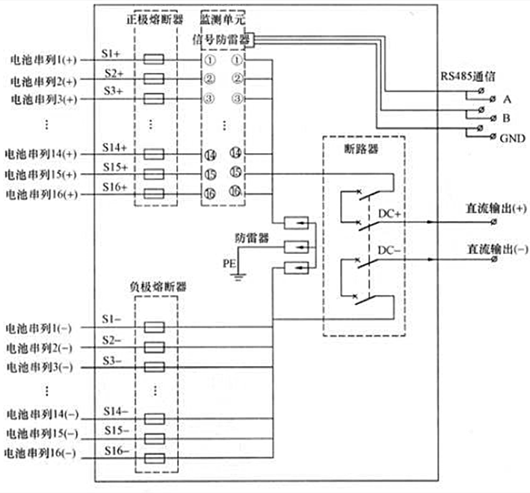

三、光伏匯流箱原理圖解析

光伏直流匯流箱在組串輸入側一般采用熔斷器作為保護器件，輸出側則采用直流斷路器。此外，在直流母排上加裝防雷器，以增強系統的防雷能力，保障匯流箱在惡劣天氣下的安全運行。

典型的光伏匯流箱包含以下核心部件：

輸入端子 ：支持 6-24 路組串接入，額定電流通常為 10-20A/ 路，滿足不同規模光伏組件的接入需求。

熔斷器保護 ：采用直流專用熔斷器（如 NH00 型），分?jǐn)嗄芰_(dá) 20kA，確保在過載或短路情況下快速切斷電路，保護設備安全。

防雷模塊 ：采用 T1 級復合型防雷器（如 DEHNguard 系列），In≥15kA，有效防止雷擊對匯流箱及后續設備的損壞。

電流監測 ：霍爾傳感器精度可達 ±1%，配備 RS485 通訊接口，實現對匯流箱輸入輸出電流的精確監測與數據傳輸，便于遠程監控與系統管理。

絕緣監測 ：采用非平衡橋原理，檢測靈敏度 ≤500kΩ，實時監測匯流箱內的絕緣狀況，及時發現并預警絕緣故障，保障系統安全穩定運行。

四、光伏匯流箱在光伏發電系統中的應用

在光伏發電系統中，光伏匯流箱是構建完整發電系統的關鍵環節。用戶可將一定數量、規格相同的光伏電池串聯形成光伏串列，再將多個光伏串列并聯接入光伏匯流箱。在匯流箱內完成匯流后，電能依次通過控制器、直流配電柜、光伏逆變器、交流配電柜等設備，最終實現與市電的并網，為電網供電。

光伏匯流箱的合理應用，不僅提高了光伏發電系統的集成度與可靠性，還簡化了系統布線，降低了安裝與維護成本。同時，其有效的保護功能與實時監測能力，確保了光伏發電系統在各種工況下的穩定運行，為太陽能的高效利用與并網發電提供了堅實保障。隨著光伏發電技術的不斷發展與廣泛應用，光伏匯流箱作為系統的核心設備之一，將持續發揮其重要作用，并在技術創新與性能提升的推動下，為全球能源轉型與可持續發展貢獻力量。
