一、摻雜過程
通過摻雜技術，向純凈半導體材料中引入不同雜質元素，可制備出P型和N型半導體。具體而言，P型半導體摻入三價元素（如硼、鋁等），這些雜質原子與半導體中的四價元素結合時產生空穴，使空穴濃度顯著高于電子濃度。而N型半導體摻入五價元素（如磷、砷等），雜質原子提供額外電子，使電子濃度遠超空穴濃度。

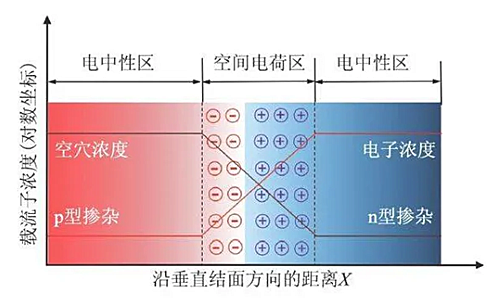

二、載流子擴散與復合
當P型和N型半導體緊密接觸時，由于載流子濃度差異，發生載流子擴散現象。N型半導體中的自由電子向P型半導體擴散填補空穴，同時P型半導體中的空穴也向N型半導體擴散。在擴散過程中，電子與空穴發生復合，導致P區和N區失去電中性。P區因失去空穴顯負電，N區因失去電子顯正電。

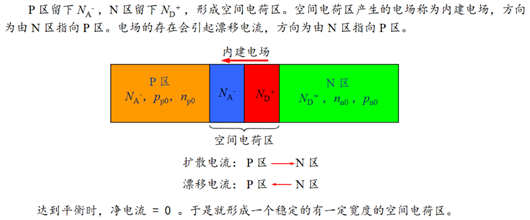

三、空間電荷區與內電場形成
這些不能自由移動的帶電離子集中在PN結交界區域附近，形成空間電荷區，
也稱耗盡層。正負電荷間的相互作用產生內電場，方向從帶正電的N區指向帶負電的P區。該內電場阻止進一步的載流子擴散，使結構趨于穩定。
也稱耗盡層。正負電荷間的相互作用產生內電場，方向從帶正電的N區指向帶負電的P區。該內電場阻止進一步的載流子擴散，使結構趨于穩定。
四、空間電荷區的特性及影響
空間電荷區在PN結中的一段特殊區域，因摻雜濃度低，幾乎無自由載流子，外加電場作用下，電子和空穴被強迫移動，導致電荷堆積和空間電荷效應產生。此區域內電場極強，可達數百萬伏/厘米以上，在二極管、太陽能電池等高速高頻電子器件中意義重大。
空間電荷區寬度雖小，僅有幾個納米，但影響范圍廣。PN結反向偏置時，空間電荷區擴大，阻礙電流流動；正向偏置時，空間電荷區縮小，允許電流通過。其形成與變化對PN結電學特性和器件性能影響顯著。
