一、N溝道場效應管工作原理

（一）結構組成

N溝道場效應管（N-ChannelFieldEffectTransistor,N-FET）主要以N型半導體材料為基礎構建。以其結構為例，通常包含一塊N型半導體，在其兩側各擴散形成高雜質濃度的P+區，進而構成兩個不對稱的P+N結（即耗盡層）。這兩個P+區并聯后引出柵極（G），而在N型半導體兩端分別引出源極（S）和漏極（D）。該場效應管主要依靠三個引腳發揮作用，包括源極（Source,S）、漏極（Drain,D）和柵極（Gate,G）。其中，源極是電流流出的端點，漏極則作為電流流入的端點，柵極通過改變電壓實現對源極和漏極之間導電溝道寬度的精準調控。

（二）導電溝道形成與工作原理

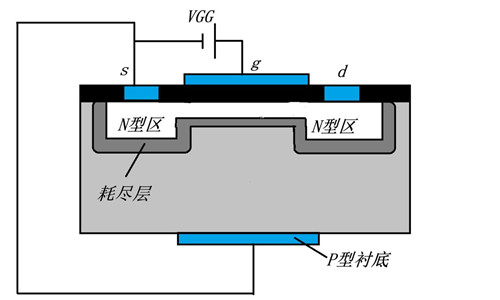

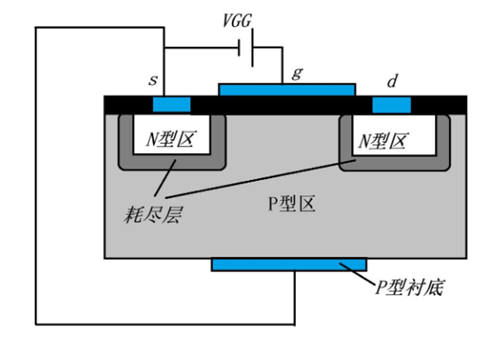

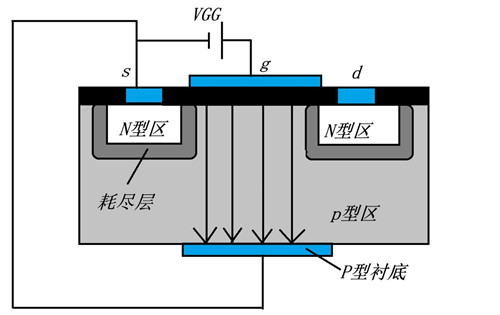

導電溝道形成：在柵極和源極之間施加電壓源VGG，柵極帶正電荷，而P型襯底帶負電荷，進而在柵極和P型襯底之間形成電場。該電場排斥P型區中的多數載流子（空穴），同時吸引N型區的多數載流子（電子），促使電子聚集到柵極區域的絕緣層下方，最終形成導電溝道。

閾值電壓：當柵源電壓VGG達到閾值電壓VTH時，導電溝道方才形成。閾值電壓VTH與MOS管的制造工藝和材料密切相關。隨著柵源電壓VGG的增大，電場強度增加，導電溝道變厚，等效電阻隨之減??；相反，若柵源電壓VGG減小，導電溝道則會變窄，等效電阻增大。

漏源電壓影響：在漏極和源極之間施加電壓源VDD，漏極電流Id經導電溝道流動。漏源電壓VDD使漏極電位高于源極電位，造成靠近漏極一側的導電溝道較窄，靠近源極一側的導電溝道較寬。當VDD增加時，漏極電流Id初期會線性增長，但當VDD增加到使柵漏電壓VGD減小至等于閾值電壓VTN時，漏極電流Id基本保持恒定，此時出現夾斷點。

二、N溝道場效應管測量方法

（一）測量DS間電阻

使用數字萬用表，調至二極管檔位。將場效應管的柵極懸空，紅表筆接觸漏極，黑表筆接觸源極。若場效應管性能良好，正向測量時，萬用表應顯示“OL”（溢出）或極高電阻值；反向測量時，應顯示硅二極管的正向壓降，通常在0.5-0.7伏特之間。倘若顯示接近0或阻值較低，則場效應管內部可能存在短路。

（二）測量GS間電阻

將萬用表調至電阻檔最高量程，測量柵極與源極之間的電阻。性能良好的N溝道場效應管，GS間電阻應極高，通常為數兆歐姆甚至更高。若讀數偏低，接近0或有一定阻值，可能意味著場效應管損壞或性能下降。

（三）柵極電容充電測試

運用二極管檔位，先將柵極懸空，測量DS間電阻確認正常。隨后，紅表筆接?xùn)艠O，黑表筆接源極，給柵極電容充電數秒。再次測量DS間電阻，若場效應管性能良好，DS間電阻應明顯減小，這是因為柵極電壓促使導電溝道開啟。若測量讀數無變化，可能場效應管的柵控功能失效。

（四）使用專用儀器測量

可借助場效應管測試儀對場效應管進行全面測量。該測試儀能自動測量場效應管的各項參數，并依據測量結果精準判斷場效應管的好壞。通過這種方式，可快速、高效地評估場效應管的性能，為電子設備的故障診斷和維修提供有力支持。
