在數字電路設計與應用領域，邏輯電平作為核心概念，為數字信號的傳輸與處理提供了精準的電壓標識體系，其本質是通過信號與地線之間的電位差來精準反映數字信號所處的特定狀態。邏輯電平的浮動范圍并非固定值，而是受邏輯家族中不同器件電氣特性、工藝水平及應用場景需求等多重因素綜合制約，呈現出多樣化與適配性特征。
一、數字系統中的核心邏輯電平類型
數字電子系統中，高電平（對應二進制“1”）與低電平（對應二進制“0”）構成最基本的邏輯狀態表達。穩定的邏輯電平是確保數字信號準確識別、高效處理以及可靠傳輸的前提條件，任何電平波動都可能引發信號誤判，進而影響整個數字系統的正常運行。
二、常見邏輯電平體系分類
在復雜多變的數字電路環境中，多種邏輯電平標準協同工作，共同支撐著電子系統的穩定運行。當前廣泛應用于各類電子設備中的邏輯電平包括：

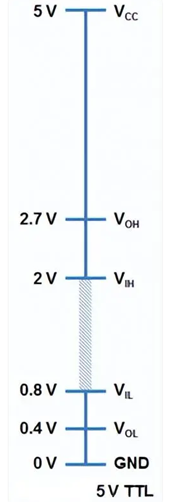

TTL 邏輯電平：高電平范圍 2V 至 5V，低電平范圍 0V 至 0.8V。其優勢在于具備良好的抗噪聲能力，能在復雜電磁環境中保持信號的穩定傳遞，且具備快速的開關特性，可有效提升電路的響應速度。然而，相對較高的功耗特性使其在部分對能效要求極高的超低功耗應用場景中受到一定限制。
CMOS 邏輯電平：高電平范圍 2.7V 至 3.3V，低電平范圍 0V 至 1.2V。以低功耗著稱，能夠在保證邏輯功能正常實現的同時，顯著降低能源消耗，延長便攜式電子設備的電池續航時間。同時，其寬泛的工作電壓范圍使其在不同電源環境下的適應性更強，高抗噪聲性能則進一步增強了信號的完整性與可靠性。
LVTTL 電平：作為 TTL 邏輯電平的低電壓版本，常用于對功耗敏感且對速度有一定要求的中低端應用，其工作電壓通常為 3.3V，有效平衡了功耗與性能之間的關系。
LVCMOS 電平：對應 CMOS 的低電壓實現形式，同樣以 3.3V 及以下電壓工作，繼承了 CMOS 低功耗、高抗干擾的優點，適用于各類消費電子、嵌入式系統等廣泛應用場景。
其他高速邏輯電平：如 CML（電流模式邏輯）、ECL（發射極耦合邏輯）、PECL（正發射極耦合邏輯）、LVPECL（低電壓正發射極耦合邏輯）、LVDS（低電壓差分信號）等，這些電平標準大多是在 TTL 與 CMOS 基礎上，針對高速信號傳輸、差分信號處理等特定需求衍生而來，旨在滿足高速數字通信、高精度數據轉換等高端應用領域對信號完整性和傳輸效率的嚴苛要求。此外，RS232 電平、RS422 電平、RS485 電平等則主要用于串行通信領域，通過不同的電氣特性實現遠距離、高抗干擾的信號傳輸，廣泛應用于工業控制、儀器儀表通信以及計算機外部設備連接等場景。
三、邏輯電平的精準參數定義
為了確保數字電路的可靠設計與精準調試，邏輯電平的參數定義至關重要，其具體參數如下：
輸入高電壓（Vih）：這是邏輯門電路能夠穩定識別并判斷為高電平狀態的最小輸入電壓閾值，即當輸入電壓達到或超過此值時，電路將該信號明確判定為邏輯“1”。其設定需綜合考慮電路的噪聲容限、信號傳輸損耗以及不同器件間的電壓匹配等因素，以確保信號在傳輸鏈路中的穩定識別。
輸入低電壓（Vil）：與輸入高電壓相對，該參數規定了邏輯門電路能夠可靠識別為低電平狀態的最大輸入電壓值。當輸入電壓低于或等于此值時，電路將輸入信號判定為邏輯“0”。同樣需要依據電路的抗干擾能力、信號源的電壓波動范圍以及與其他邏輯電平的兼容性等多方面因素進行嚴謹設定，以防止低電平信號受到外部噪聲干擾而誤觸發邏輯狀態轉變。
輸出高電壓（Voh）：該參數明確了邏輯門在輸出高電平狀態時，所能提供的最小輸出電壓值。它直接關系到后續級聯電路能否準確接收并識別高電平信號，其值需高于接收端邏輯門的輸入高電壓閾值，并留有一定的電壓裕量，以應對線路壓降、負載效應等因素可能引發的電壓衰減，確保信號在多級電路傳遞過程中的穩定可靠。
輸出低電壓（Vol）：指邏輯門在輸出低電平狀態時的最大輸出電壓值。為保證后續電路能夠準確無誤地識別低電平信號，該電壓應低于接收端邏輯門的輸入低電壓閾值，同時需考慮輸出驅動能力、負載特性以及線路寄生參數等因素對輸出低電壓的潛在影響，通過合理設計電路結構與參數優化，使輸出低電壓穩定維持在規定的范圍內，避免因電壓異常升高而導致邏輯誤判。
閾值電平電壓（Vt）：作為數字電路芯片的關鍵特性參數，閾值電平電壓標志著電路在勉強能夠觸發狀態轉變時的臨界電平。當輸入信號電壓跨越此閾值時，電路將發生邏輯狀態翻轉。其精確值受芯片制造工藝、有源器件的特性曲線以及電路設計布局等多方面因素的綜合影響，對電路的噪聲容限、動態響應特性以及邏輯門的傳輸延遲等性能指標具有決定性作用，是數字電路設計與優化過程中的重要考量因素之一。
在數字電路的演進歷程中，邏輯電平的適配與轉換始終是技術突破的重點與難點之一。不同邏輯電平標準之間的精準轉換技術，例如電平轉換芯片、隔離耦合電路等的應用，為跨系統、跨器件的信號交互提供了可靠保障。
