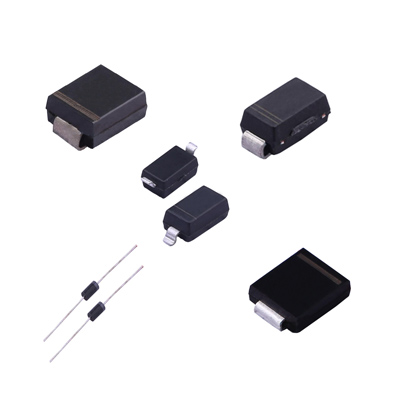

在電子電路設計中，快速恢復二極管與肖特基二極管都是關鍵的半導體器件，各自具有獨特的電氣特性。盡管它們在某些方面具有相似的功能，但在互換使用時需要進行審慎評估。本文將從多個關鍵角度深入剖析這兩種二極管的特性差異，并提供判斷依據，以協助工程師在電路設計中做出恰當?shù)脑x擇。

一、正向壓降特性

快速恢復二極管通常具有相對較高的正向壓降，而肖特基二極管則以其低正向壓降著稱。這一特性使得肖特基二極管在低壓電路應用中更具優勢，能夠有效降低電路的功耗以及發熱量。對于那些對功率損耗敏感的應用場景，例如低壓 DC-DC 轉換器和電源管理模塊，肖特基二極管無疑是更為合適的選擇。倘若在這些應用中嘗試用快速恢復二極管替代肖特基二極管，可能會導致電源效率降低，并且使整個電路的工作溫度上升，進而影響電路的穩定性和可靠性。

二、反向電壓耐受能力

肖特基二極管的反向電壓耐受能力通常低于快速恢復二極管。傳統肖特基二極管的反向電壓范圍一般在 20V 至 100V 之間，而快速恢復二極管能夠承受的反向電壓則可高達數百伏。基于這一特性，快速恢復二極管在高壓整流電路中表現出色，是更為可靠的選擇。如果在高壓應用場景中用肖特基二極管替代快速恢復二極管，而未能滿足電路的耐壓要求，那么極有可能導致器件失效，嚴重時甚至?xí)p壞整個電路，造成重大損失。

三、反向恢復時間特性

反向恢復時間是決定快速恢復二極管與肖特基二極管能否互換的重要因素之一。盡管快速恢復二極管的反向恢復時間相較于傳統二極管有所縮短，但對于肖特基二極管來說，其反向恢復時間極短，幾乎可以忽略不計。這一特性使得肖特基二極管在高頻應用領域，如高頻開關電源和高頻電路等需要快速開關操作的場景中，具備顯著優勢。若在這些高頻應用中使用快速恢復二極管替代肖特基二極管，可能會導致開關損耗增加，降低電路的整體效率，影響設備的性能表現。

四、功率耗散與效率表現

肖特基二極管憑借其低正向壓降的優勢，在功率耗散方面表現出色，能夠?qū)崿F(xiàn)較低的功耗和較高的效率。這使得肖特基二極管成為低功耗設備設計中的首選器件。相比之下，快速恢復二極管由于正向壓降較大，會導致功耗增加。在對效率要求較高的應用場景中，如果使用快速恢復二極管替代肖特基二極管，不僅會增加電路的功耗，還可能引發散熱問題，進而影響系統的穩定性，甚至可能導致設備出現過熱故障。

五、成本與器件選擇考量

通常情況下，肖特基二極管的價格高于快速恢復二極管，尤其在大電流和高頻率應用中，這種價格差異更為明顯。如果成本是項目設計中的關鍵考量因素，并且電路對功耗和反向恢復時間的要求相對寬松，那么可以考慮使用快速恢復二極管作為替代方案。然而，這種替換必須基于對電路參數的詳細分析和調整，否則可能會導致系統性能下降，無法滿足設計預期。

六、實際應用中的判斷依據

電路參數匹配 ：首要任務是仔細檢查電路中的工作電壓和電流參數，確保所選二極管的阻斷電壓、耐壓以及最大電流等參數能夠滿足電路的運行要求。這是保證電路安全可靠工作的基礎前提。

工作頻率評估 ：對于高頻電路，應優先選擇反向恢復時間短的二極管，以減少開關損耗，提升電路效率。快速恢復二極管盡管在反向恢復時間上有所改進，但與肖特基二極管相比仍存在差距，因此在高頻應用中需謹慎評估其適用性。

功耗與散熱考量 ：在對效率要求較高的應用場景中，應優先考慮使用肖特基二極管，以降低功耗并減少散熱問題。這對于提升設備的穩定性和可靠性具有重要意義，尤其是在長時間連續工作的設備中。

成本因素分析 ：根據項目的預算和成本控制要求，確定是否可以采用相對昂貴的肖特基二極管。在某些對成本敏感的應用中，如果經過詳細評估后認為快速恢復二極管能夠基本滿足電路性能要求，那么可以將其作為經濟實惠的替代方案。

七、結論

快速恢復二極管與肖特基二極管在電子電路中的互換性并非絕對，而是取決于電路的具體要求和運行環境。快速恢復二極管通常不建議用于那些對高頻、低電壓和高效率有嚴格要求的應用場景。然而，在面對高壓、低頻且對成本較為敏感的電路設計時，快速恢復二極管憑借其經濟性和適配性，可能成為更優的選擇。因此，在判斷二者是否可以互相替代時，工程師必須全面、深入地了解電路的實際參數和運行環境，綜合考慮各種因素，以確保系統的穩定性和性能不受影響。通過合理選擇二極管類型，可以優化電路設計，提升電子設備的整體性能和可靠性，滿足不同應用場景下的多樣化需求。
