烜芯微生產30G30F場效應管,提供30G30F的參數規格書,30G30F中文資料與30G30F場效應管的引腳圖
30G30F場效應管參數具體如下：
極性：N+P溝道
Power Dissipation(w)功耗：NPN極15W,PNP極21.3W
Continuous Drain Current ID(A)持續漏極電流：NPN極30A，PNP極-30A
Drain-Source Voltage VDS(V)漏源極電壓：NPN極30V，PNP極-30V
Gate-Source Voltage VGS(V)柵源電壓：±20V
Gate Threshold Voltage Vgs(ts)開啟電壓：NPN極1~2.5V，PNP極-1~-2.5V
NPN極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=10A,VGS=10V：Typ 9.5mΩ Max 13mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=5A,VGS=4.5V：Typ 16mΩ Max 22.5mΩ
PNP極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=-10A,VGS=-10V：Typ 16mΩ Max 25mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=-5A,VGS=-4.5V：Typ 25mΩ Max 40mΩ
Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

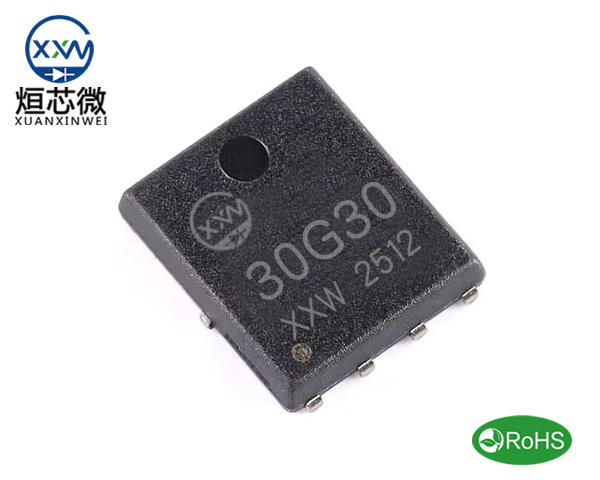

30G30F場效應管封裝為：PDFN5*6-8L
作用與應用
30G30F場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。30G30F廣泛應用于以下領域：
電源管理：30G30F可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，30G30F可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，30G30F能提供高效的開關控制功能。
模擬開關：在模擬電路中，30G30F可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，30G30F用于充電過程中的電池保護和充電控制。
