TVS管在以太網端口保護中的應用介紹

在現代通信領域，以太網憑借其高速、穩定的特性，已成為不可或缺的組成部分。然而，以太網端口在實際應用中，常常面臨雷擊、浪涌等外部干擾信號的威脅，這些干擾信號可能導致設備損壞或數據丟失，給通信系統的正常運行帶來嚴重挑戰。因此，采取有效的保護措施，保障設備的穩定運行和數據的安全性，顯得尤為重要。本文將詳細介紹TVS管在以太網端口保護方案中的應用，闡述其工作原理、優勢以及在實際應用中的注意事項。

一、TVS管概述

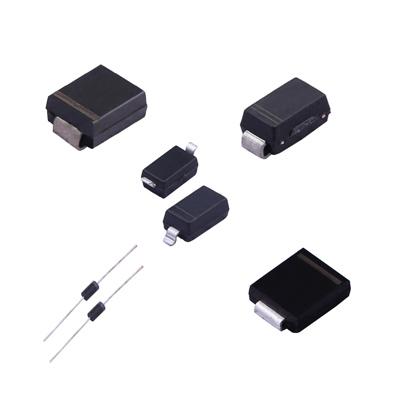

TVS管，即瞬態電壓抑制二極管，是一種半導體器件，主要用于抑制靜電放電（ESD）和瞬態電壓抑制（TVS）。當外界電壓超過其額定值時，TVS管能夠迅速導通，將過量電流分流至地線，從而保護電路免受損壞。TVS管具有響應速度快、體積小、成本低等顯著優點，因此在電子電路中得到了廣泛應用。

二、TVS管在以太網端口保護中的具體應用

（一）雷擊保護

以太網端口在戶外應用中，極易受到雷擊的影響。雷電產生的高能電流通過網線傳輸?shù)皆O(shè)備上，可能導致設備損壞或數據丟失。為有效解決這一問題，可以在以太網端口上安裝TVS管。當雷電通過網線傳輸?shù)皆O(shè)備時，TVS管迅速導通，將高能電流分流至地線，從而保護設備免受雷擊損壞。

（二）浪涌保護

除了雷擊，以太網端口還可能受到其他浪涌信號的影響，如電源波動、電磁干擾等。這些浪涌信號會導致電壓異常升高或降低，進而損壞設備或影響數據傳輸。為應對這一問題，同樣可以在以太網端口上安裝TVS管。當浪涌信號通過網線傳輸?shù)皆O(shè)備時，TVS管迅速導通，將過量電流分流至地線，從而保護設備免受浪涌信號的損害。

（三）ESD保護

靜電放電（ESD）是電子設備中常見的問題之一。當人體接觸到設備時，可能會產生靜電電荷，如果這些電荷無法及時釋放，就可能對設備造成損害。為防止這一問題，可以在以太網端口上安裝TVS管。當人體接觸到設備時，TVS管迅速導通，將靜電電荷分流至地線，從而保護設備免受靜電放電的損害。

三、TVS管的選擇與應用注意事項

在選擇TVS管時，需要綜合考慮以下幾個關鍵因素：

額定電壓：TVS管的額定電壓應高于被保護電路的最大工作電壓，以確保在正常工作條件下，TVS管不會誤觸發。

最大反向電壓：TVS管的最大反向電壓應高于被保護電路的最大反向電壓，以保證在反向電壓作用下，TVS管能夠正常工作。

電容值：TVS管的電容值應盡可能小，以避免對電路的正常工作產生影響，特別是在高頻信號傳輸?shù)碾娐分校娙葜颠^大會導致信號衰減。

響應時間：TVS管的響應時間應盡可能快，以便在干擾信號到來時，能夠迅速導通，及時抑制過電壓。

在使用TVS管時，還需注意以下幾點：

安裝位置：TVS管應安裝在被保護電路的最前端，以便在干擾信號進入電路之前，能夠及時將其抑制，保護后續電路的安全。

引腳連接：TVS管的引腳應正確連接，確保其能夠正常工作。錯誤的引腳連接可能導致TVS管無法正常導通，從而失去保護作用。

工作溫度范圍：TVS管的工作溫度范圍應與被保護電路的工作溫度范圍相匹配，以保證在不同環境溫度下，TVS管能夠穩定工作。

使用壽命：TVS管的使用壽命有限，需要定期檢查和維護。長期使用后，TVS管的性能可能會下降，應及時更換，以確保其保護效果。

四、結論

TVS管在以太網端口保護方案中具有廣泛的應用，能夠有效抑制雷擊、浪涌、ESD等干擾信號，保護設備免受損壞。在選擇和應用TVS管時，需要綜合考慮其額定電壓、最大反向電壓、電容值和響應時間等因素，并注意正確連接引腳、匹配工作溫度范圍以及定期維護使用壽命等問題。通過合理使用TVS管，可以顯著提高以太網端口的穩定性和可靠性，保障設備的正常運行和數據的安全性。
