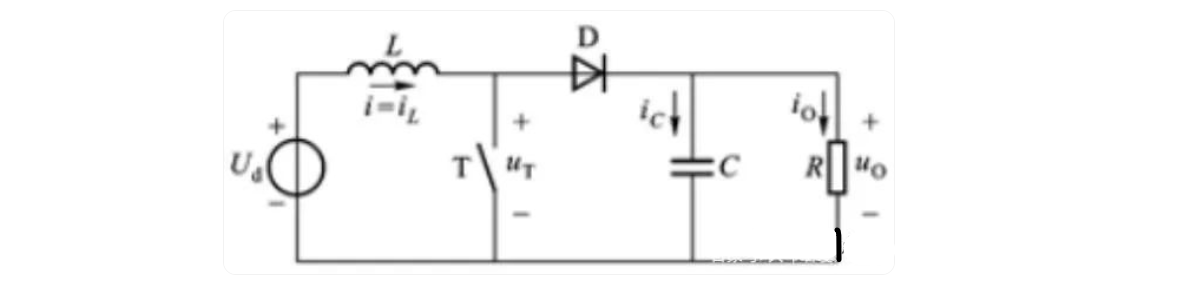

我們知道DC-DC轉換器電路基本上有三種類型，分別為：Boost升壓、BUCK降壓還有Boost-BUCK升降壓這幾個。如果我們需要電路在低壓情況下工作使用DC-DC轉換電路的話，那應該是需要Boost升壓型DC-DC這個轉換電路。這種轉換器電路的輸入以及輸出都是直流，還有輸入電壓必須低于輸出的電壓。它的拓?fù)浣Y(jié)構如下圖所示。
基本的原理分為下面兩個步驟：

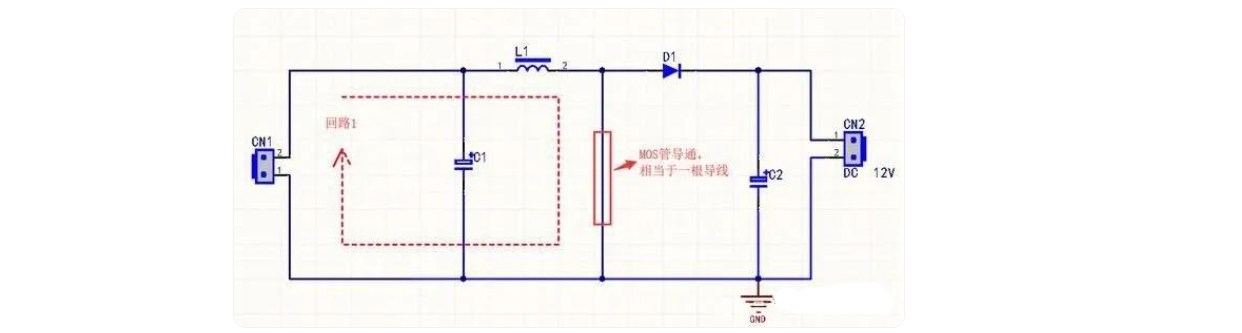

例如在下面圖中的回路1當中，當開關管T處于閉合的狀態時候（也就是說MOS管導通的時候，它的內阻幾乎為零，也就相當于一個線），這時，輸入端輸入的直流電壓開始流向，并流過電感L1。電感L1在這里起到了非常關鍵的作用，電感L1會對電流的變化產生一個感應的電動勢，來阻礙電流的變化。
還有二極管D1在下面電路中的作用也是非常重要的。它主要是用來防止電容C對地放電的時候，產生一個回流電流，影響到電路穩定工作。而且，當開關管T斷開的時候，電感L中的電流它是需要有一個電流路徑繼續流動，因而這時二極管D1還起到了續流的功能，可以使得電流可以繼續在電路中前進，進而保護了開關管T。
因?yàn)檩斎氲碾妷菏侵绷鳎虼穗姼蠰上的電流它是以一定的比率來線性增加的。這里的比率大小取決于電感L的感量，也就是電感自身的因素。電感它越大，電流的變化率也就就越小，反之也是。

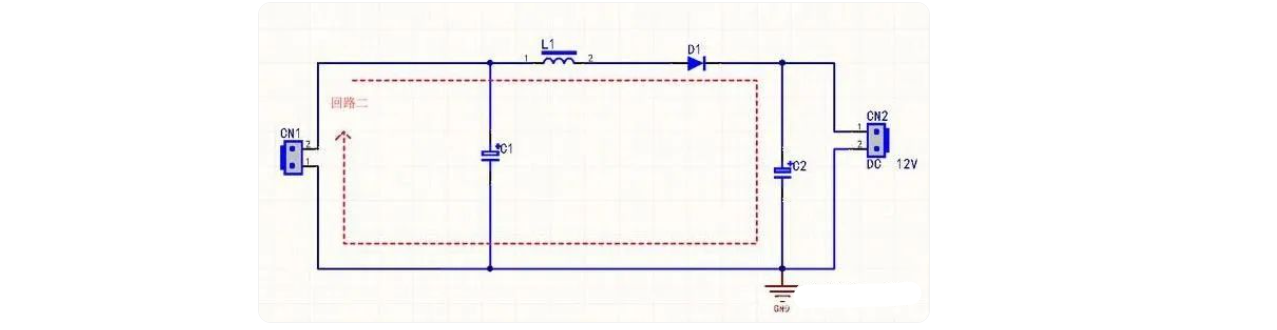

如下圖，在回路二當中，當開關管T斷開的時候，電感L里面的電流因?yàn)樗奶匦圆荒馨l(fā)生突變，換言之，就是流過電感L的電流它不會立即減小為零，而是會慢慢減小直到為0。這個過程它是需要時間的，但是原來的電路已經斷掉，因而電感L需要通過尋找新的回路也就是電容C2進行充電。
在充電這個過程當中，電容C2兩極的電壓自然會逐漸升高。這里的電壓升高的過程，也就是就是BOOST升壓的過程。我們?yōu)榱舜_保證輸出端能夠連續輸出電流，電容C2就必須要具有足夠的容量。
然后這個過程不斷的進行重復，進而，在輸出端便會得到一個比輸入電壓高的電壓。這個比輸入電壓高的的電壓，它是由電感L以及電容C2共同發生作用的結果，進而也就完成了Boost升壓。
