開關電源是MOSFET常見的應用，今天我們來介紹開關電源中 MOSFET 的應用，其中我們會重點討論 MOSFET 的損耗問題，以及如何減小損耗提高效率。

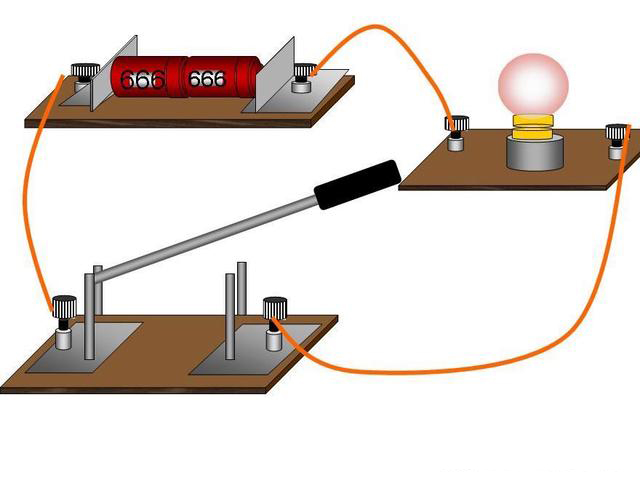

MOSFET 在開關電源中主要用于開關操作。
在開關電源中，MOSFET 需要頻繁地切換兩種狀態：導通和截止，以控制電流的通斷，它具有低導通電阻和快速開關速度的優點。
MOSFET 的損耗問題：
在開關電源中，MOSFET 的損耗主要包括導通損耗和開關損耗。
可以很好理解：
導通損耗是由于 MOSFET 在導通狀態下產生的功耗，而開關損耗則是由于 MOSFET 在切換過程中產生的功耗。
導通損耗：
導通損耗主要取決于 MOSFET 的導通電阻（RDS(ON)）和導通時間。當 MOSFET 導通時，導通電流通過導通電阻會產生功耗。較高的導通電阻會導致較大的功耗。
注意：導通時間越長，導通損耗也越大。
開關損耗：主要由 MOSFET 在切換過程中的開關速度和開關電流引起。
切換狀態時，MOSFET 需要克服導通電阻的變化，從導通到截止，或從截止到導通的過程中會產生能量的轉換和損耗。開關速度越高，開關損耗也越大。
這里提示一下，開關電流的大小也會對開關損耗產生影響，較大的開關電流會導致更大的功耗。
減小 MOSFET 損耗的方法
1.選擇低導通電阻的 MOSFET：較低的導通電阻意味著更小的功耗和更高的效率（選擇 RDS(ON) 值較低的 MOSFET）。
2.控制MOSFET開關速度：過高的開關速度會增加開關損耗，而過低的開關速度會增加導通時間和導通損耗。
3.優化驅動電路：可以幫助提高 MOSFET 的開關性能和效率。合理設計驅動電路，確保提供足夠的電流和電壓，以確保穩定性和可靠性。
4.使用熱管理措施：MOSFET 在工作過程中會產生熱量，過高的溫度會導致功率損耗增加和器件可靠性下降。可以使用散熱器或熱沉來提高 MOSFET 的散熱效果，確保器件在安全的工作溫度范圍內。
5.電流限制和保護電路：
為保護 MOSFET 免受過載和過熱損害，須合理設置電流限制和保護電路。
電流限制電路可以限制 MOSFET 的最大電流，防止超過其額定值。
保護電路可以監測 MOSFET 的溫度和電流，并在超過設定值時采取保護措施。
6.增加開關頻率：可以減小 MOSFET 的導通時間和開關時間。注意：增加開關頻率也會增加開關電源的復雜性和成本，因此需要綜合考慮。
