把直流電變?yōu)榻涣麟姺Q為逆變，逆變電路的應用非常廣泛。當需要蓄電池、干電池、太陽能電池等直流電源向交流負載供電時，就需要逆變電路。除此之外，應用非常廣泛的交流電機調速用變頻器、不間斷電源、感應加熱電源等電力電子裝置的核心電路就是逆變電路。

全橋逆變電路一

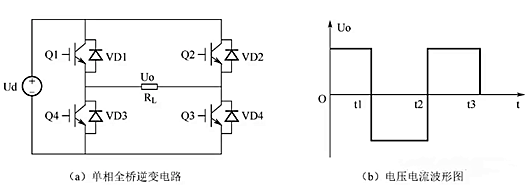

圖單相全橋逆變電路原理：?jiǎn)蜗嗳珮蚰孀冸娐芬卜Q為‘H橋’電路，由四個功率開關管及其驅動輔助電路構成，工作時Q1與Q4通斷互補、Q2與Q3通斷互補。當Q1、Q3閉合，Q2、Q4斷開時，負載電壓Uo為正;當Q1、Q3斷開，Q2、Q4閉合時，負載電壓Uo為負，Uo波形如圖所示。Q1、Q3和Q2、Q4交替導通，使得負載上獲得交流電能。當負載不是純電阻時，負載電壓和負載電流不是同相位，這時開關管的寄生二極管D1-D4則起著電流續流的作用。

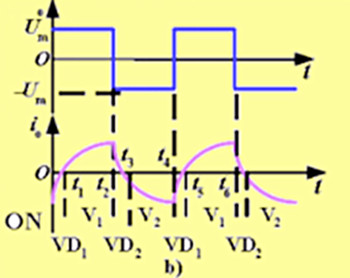

全橋逆變電路二

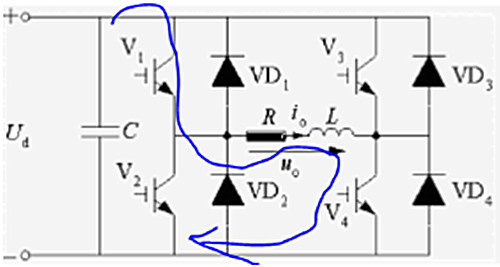

1.t1-t2時刻

①給V1和V4開通信號，給V2和V3關斷信號

②負載兩端電壓為正Ud，流經負載的電流為正。

③VD1、VD2、VD3、VD4反偏截止。電容C-V1-R-L-V4-C組成回路，C對L儲能

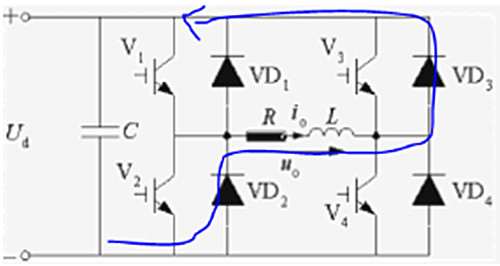

2.t2-t3時刻

①給V1和V4關斷信號，給V2和V3開通信號。

②負載兩端電壓為負Ud，流經負載的電流為正

③V2和V3雖然給的開通信號，但是電流為負，所以V2和V3反偏截止

④由C-VD2-R-L-VD3-C組成續流回路，L對C充電

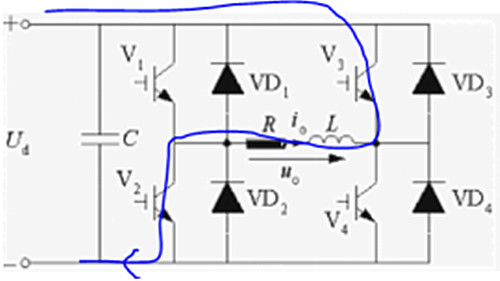

3.t3-t4時刻

①給V1和V4關斷信號，給V2和V3開通信號

②負載兩端電壓為負Ud，流經負載的電流為負

③V2和V3正偏開通，VD1、VD2、VD3、VD4反偏截止。

④由C-V2-R-L-V3-C組成回路，電容C對L儲能

4.t4-t5時刻

①給V1和V4開通信號，給V2和V3關斷信號

②負載兩端電壓為正Ud，流經負載的電流為負

③V1和V4雖然給開通信號，但是V1和V4反偏截止

④C-VD4-L-R-VD1組成續流回路，L對C充電。
