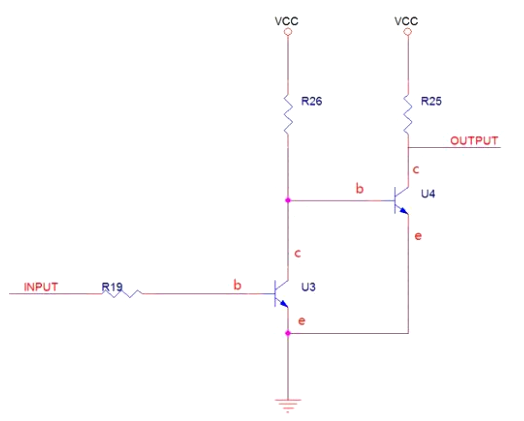

OC門電路
OC門電路：集電極開路（open collector）
OC門電路的工作原理：
1）當INPUT輸入高電平，Ube>0.7V，三極管U3導通，三極管U4的b點電位為0，U4截止，OUTPUT輸出高電平；
2）當INPUT輸入高電平，Ube<0.7V，三極管U3截止，三極管U4的b點電位為高，U4導通，OUTPUT輸出低電平；
其中R25為上拉電阻：何為上拉電阻?將不確定的信號上拉至高電平。
假設：沒有R25,那么OUTPUT的輸出是通過ce與地連接在一起的，輸出端是空了，即高阻態。這時候OUTPUT的電平狀態未知，如果后面一個電阻負載（即使很輕的負載）到地，那么輸出端的電平就被這個負載拉到低電平，它是不能輸出高電平的。
因此，需要接一個電阻到VCC，而這個電阻就叫上拉電阻。

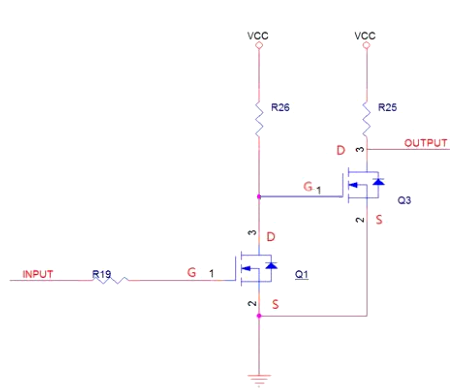

OD門電路
OC門與OD門是十分相似的，只是將三極管換成了MOS管：
1）當INPUT輸入高電平，GS>閾值電壓，MOS管Q1導通，Q3的G點電位為0，Q3截止，OUTPUT高電平；
2）當INPUT輸入低電平，GS<閾值電壓，MOS管Q1截止，Q3的G點電位為高，Q3導通，OUTPUT低電平；
總結
OC門電路和OD門電路基本一致，OC采用的是TTL，而OD使用的是MOS，在實際應用時，用法基本一致：
1）都是只能輸出低電平和高阻態；
2）都需要進行上拉電阻進行上拉，才能輸出高電平；
3）可以設置分壓電阻實現，輸出電壓的大小。
