波形振蕩電路的調制

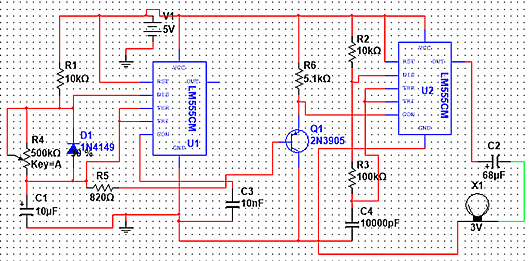

實驗原理圖
我們使用了集成芯片和外圍器件的簡單配合，讓U1工作再一個緩慢充電再放電的振蕩狀態，U2則會在這個基礎上進行脈沖的調制輸出，經過C2去推動負載工作。
波形振蕩硬件調制電路

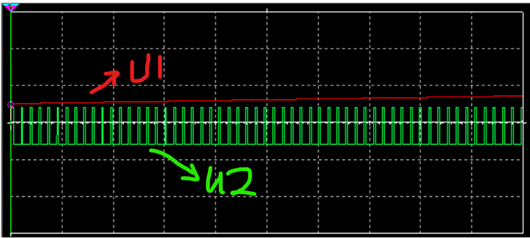

我們仿真看看效果，可以看到U1在緩慢的往上爬，U2輸出了我們想要的振蕩波形。
手動實驗及調試

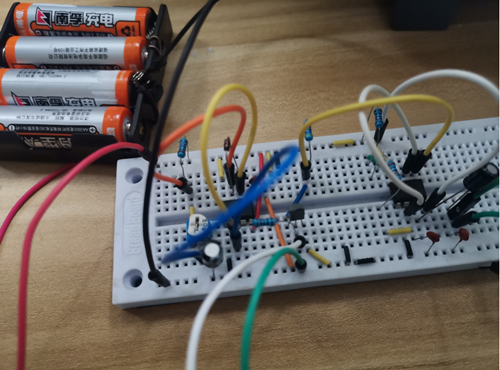

任何不經過實戰的東西，就像是空中樓閣，那么我們現在開始按要求制作好，這個過程需要一些時間。

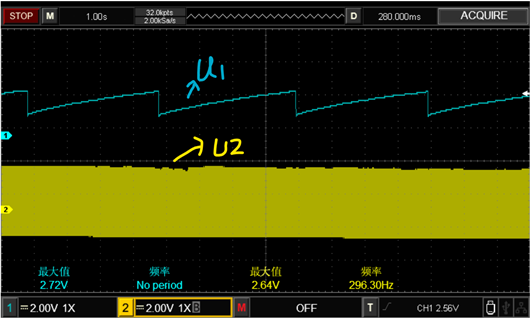

實測看看我們的波形，U1先緩慢充電，充滿后跌落，周而復始，形成鋸齒波的振蕩，U2就像個ADC英雄，不需要消耗藍色法力值，瘋狂輸出。

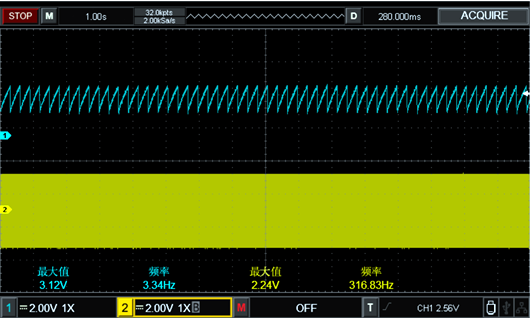

我們?cè)囍淖兤骷拇笮。梢愿淖兿鄳?yīng)的頻率變化。可以看到U1的頻率也開始小跑起來。

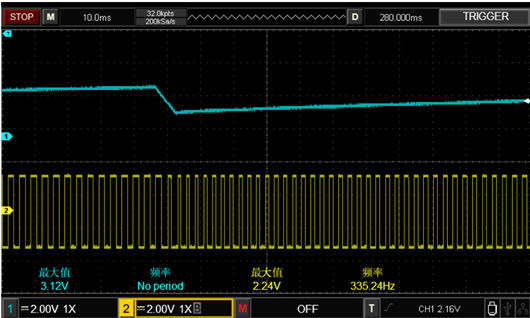

密密麻麻的ADC到底什么樣的，我們把它展開看看,可以看到U1的振蕩過程導致U2的輸出會有調制變化通過改變不同的頻率，我們能得到各種有趣的結果。
