選購MOS管注意事項：必須注意散熱性
大家都知道在電路設計中MOS管是必不可好的基礎元件，它在電路的電源開關中發揮著極其重要的作用，但是MOS管在使用的時候就卻面臨散熱問題所造成的困擾。
如何選購高甚至還會度電路系統造成損傷，嚴重的甚至?xí)斐缮?cái)產安全的隱患，所以選購MOS管一定要注意MOS管的散熱性。

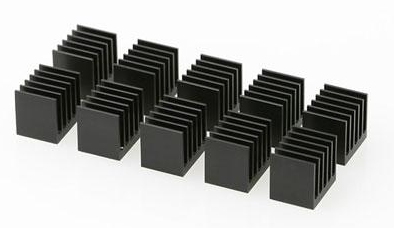

MOS管對散熱的要求很高，散熱條件分為最低和最高，即在運行中的散熱情況的上下浮動范圍。一般在選購的時候通常采用最差的散熱條件為標準，這樣在使用的時候就可以留出最大的安全余量，即使在高溫中也能確保系統的正常運行。
MOS管的結溫是指最大環境溫度加上熱阻與功率耗散的乘積，在選擇的時候可以根據這個公式計算出整個電路系統運行的能耗，從而做好電路板的散熱措施。 精密電子元件最容易出現的損傷就是電流擊穿，雪崩擊穿是造成MOS管嚴重?fù)p壞的重要原因，所以增加元件的尺寸有利于增強抗雪崩擊穿的能力，所以選擇元件的時候封裝尺寸越大越好。
所以我們?cè)谶x購MOS管時一定要要選擇那些散熱性良好的MOS管，這樣才能保證MOS管在電源開關中能夠正常穩定的工作。
MOS管該如何選取?MOS管四大選取法則

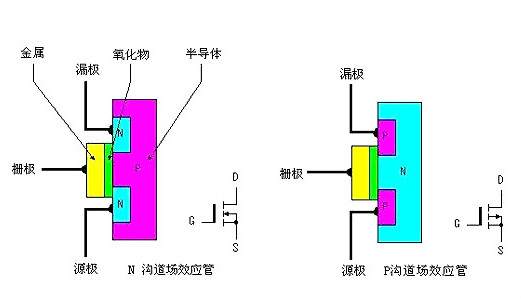

選購MOS管注意事項-法則之一：用N溝道orP溝道
選擇好MOS管器件的第一步是決定采用N溝道還是P溝道MOS管。
在典型的功率應用中，當一個MOS管接地，而負載連接到干線電壓上時，該MOS管就構成了低壓側開關。在低壓側開關中，應采用N溝道MOS管，這是出于對關閉或?qū)ㄆ骷桦妷旱目紤]。當MOS管連接到總線及負載接地時，就要用高壓側開關。通常會在這個拓?fù)渲胁捎肞溝道MOS管，這也是出于對電壓驅動的考慮。
選購MOS管注意事項-法則之二：確定MOS管的額定電流
該額定電流應是負載在所有情況下能夠承受的最大電流。與電壓的情況相似，確保所選的MOS管能承受這個額定電流，即使在系統產生尖峰電流時。兩個考慮的電流情況是連續模式和脈沖尖峰。在連續導通模式下，MOS管處于穩態，此時電流連續通過器件。脈沖尖峰是指有大量電涌（或尖峰電流）流過器件。一旦確定了這些條件下的最大電流，只需直接選擇能承受這個最大電流的器件便可。
法則之三：選擇MOS管的下一步是系統的散熱要求
須考慮兩種不同的情況，即最壞情況和真實情況。建議采用針對最壞情況的計算結果，因?yàn)檫@個結果提供更大的安全余量，能確保系統不會失效。
法則之四：選擇MOS管的最后一步是決定MOS管的開關性能
影響開關性能的參數有很多，但最重要的是柵極/漏極、柵極/源極及漏極/源極電容。這些電容會在器件中產生開關損耗，因?yàn)樵诿看伍_關時都要對它們充電。MOS管的開關速度因此被降低，器件效率也下降。為計算開關過程中器件的總損耗，要計算開通過程中的損耗（Eon）和關閉過程中的損耗（Eoff）。
