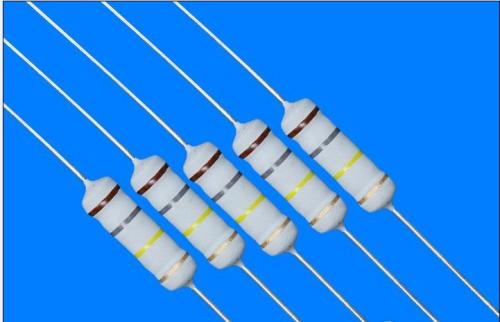

在早期，一般當電阻的表面不足以用數字表示法時，就會用色環標示法來表示電阻的阻值、公差、規格。 主要分兩部分。
第一部分：靠近電阻前端的一組是用來表示阻值。
兩位有效數的電阻值，用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。
三位有效數的電阻值，用前四個色環來代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密電阻的表示。
第二部分：靠近電阻后端的一條色環用來代表公差精度。
第一部分的每一條色環都是等距，自成一組，容易和第二部分的色環區分。
三色環電阻
第一色環是十位數，第二色環是個位數，第三色環代表倍率。用前三個色環來代表其阻值。例：39Ω，39KΩ，39MΩ。
四色環電阻
四個色環電阻的識別：第一、二環分別代表兩位有效數的阻值；第三環代表倍率；第四環代表誤差。
五色環電阻
五個色環電阻的識別：第一、二、三環分別代表三位有效數的阻值；第四環代表倍率；第五環代表誤差。 如果第五條色環為黑色，一般用來表示為繞線電阻器，第五條色環如為白色，一般用來表示為保險絲電阻器。如果電阻體只有中間一條黑色的色環，則代表此電阻為零歐姆電阻。
六色環電阻
六個色環電阻的識別：六色環電阻前五色環與五色環電阻表示方法一樣，第六色環表示該電阻的溫度系數。
黑 ， 棕 ，紅 ，橙 ， 黃 ， 綠 ， 藍 ， 紫 ， 灰 ， 白 ， 金 ，銀
---， 1000，500，150，250， --- ， 100， 50 ， ----， 10 ，--- ，---
以四色環為例：
1、熟記第一、二環每種顏色所代表的數。可這樣記憶：棕1，紅2，橙3，黃4，綠5，藍6，紫7，灰8，白9，黑0。這樣連起來讀，多復誦幾遍便可記住。
記準記牢第三環顏色所代表的數量級，這一點是快識的關鍵。具體是：
金色：0.1
黑色：1
棕色：10
紅色：100
橙色：1,000
黃色：10,000
綠色：100,000
藍色：1000,000
2、從數量級來看，在體上可把它們劃分為三個大的等級，即：金、黑、棕色是歐姆級的；紅、橙、黃色是千歐級的；綠、藍色則是兆歐級的。這樣劃分一下是為了便于記憶。
3、當?shù)诙h(huán)是黑色時，第三環顏色所代表的則是整數，即幾，幾十，幾百 kΩ等，這是讀數時的特殊情況，要注意。例如第三環是紅色，則其阻值即是整幾kΩ的。
（表示倍數的4環電阻的第3環或5環電阻的第4環是幾就在有效數字后加幾個0，若是負數，是幾，有效數字的小數點就向左移幾位。）
4、記住第四環顏色所代表的誤差，即：金色為5%；銀色為10%；無色為20%。

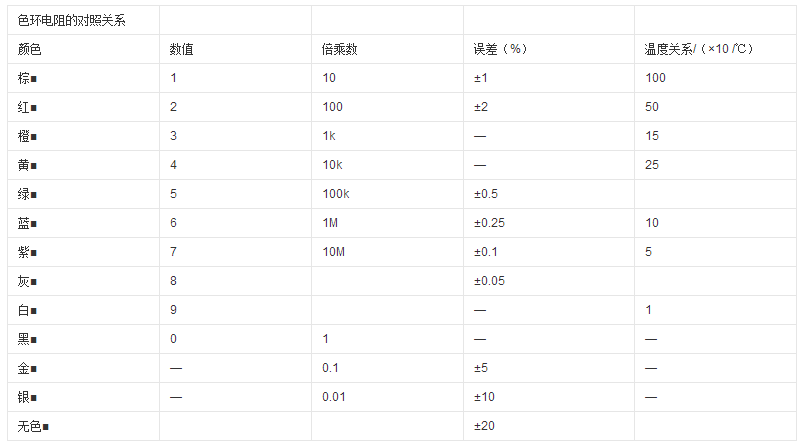

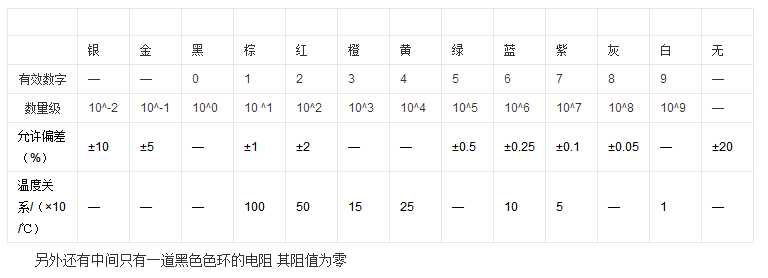

色環電阻的對照關系
